使用范圍

一、航行信號燈控制器用于各種船舶在航行中駕駛員對航行燈監視和控制。該控制器采用單片機技術，使用和維修方便，能控制多路航行信號燈工作。并具有外接信號燈失效報警、面板LED指示及指示調光功能，輸出端配有自恢復保險絲，免去了因線路故障而更換熔斷器的麻煩。本產品按MSC253（83）《航行燈、航行燈控制器和相關設備的性能標準》設計，滿足《鋼質海船入級規范》2009版規定的要求及船用使用條件。

二、結構特點

操作板嵌式安裝，PVC貼膜、輕觸按鍵，面板指示燈帶調光功能，面板上的文字和圖形容易被識別，每個按鍵對應一個輸出，可根據用戶要求設計文字和圖形。

三、主要功能

1、可以控制每一盞外接航行燈的狀態（亮或滅），并在操作面板上有外接航行燈開/關狀態的視覺指示。

2、具有檢測外接航行燈故障和主電故障的功能。

3、當有故障發生時，控制器有觸點信號輸出，并有外部“消音”接口。

4、控制器應有閃光控制接口，可以控制外接航行燈閃亮。

5、控制器具有試燈功能，并且操作面板上指示燈的亮度可調。

6、控制器具有連接VDR的標準串行接口。

7、當系統發生故障時，可應急控制外部航行燈的狀態。

技術參數

航行燈控制器最大可控制24路航行燈/信號燈,標準產品為16路(260長×180寬×130高)

單路輸出最大功率:小于80W(白熾燈泡)。

閃光控制輸出:閃光頻率為每分鐘125±3次,接通為3秒,斷開為15秒。

串行口:數據格式符合NMEA0183協議,波特率為4800。

防護等級:IP20

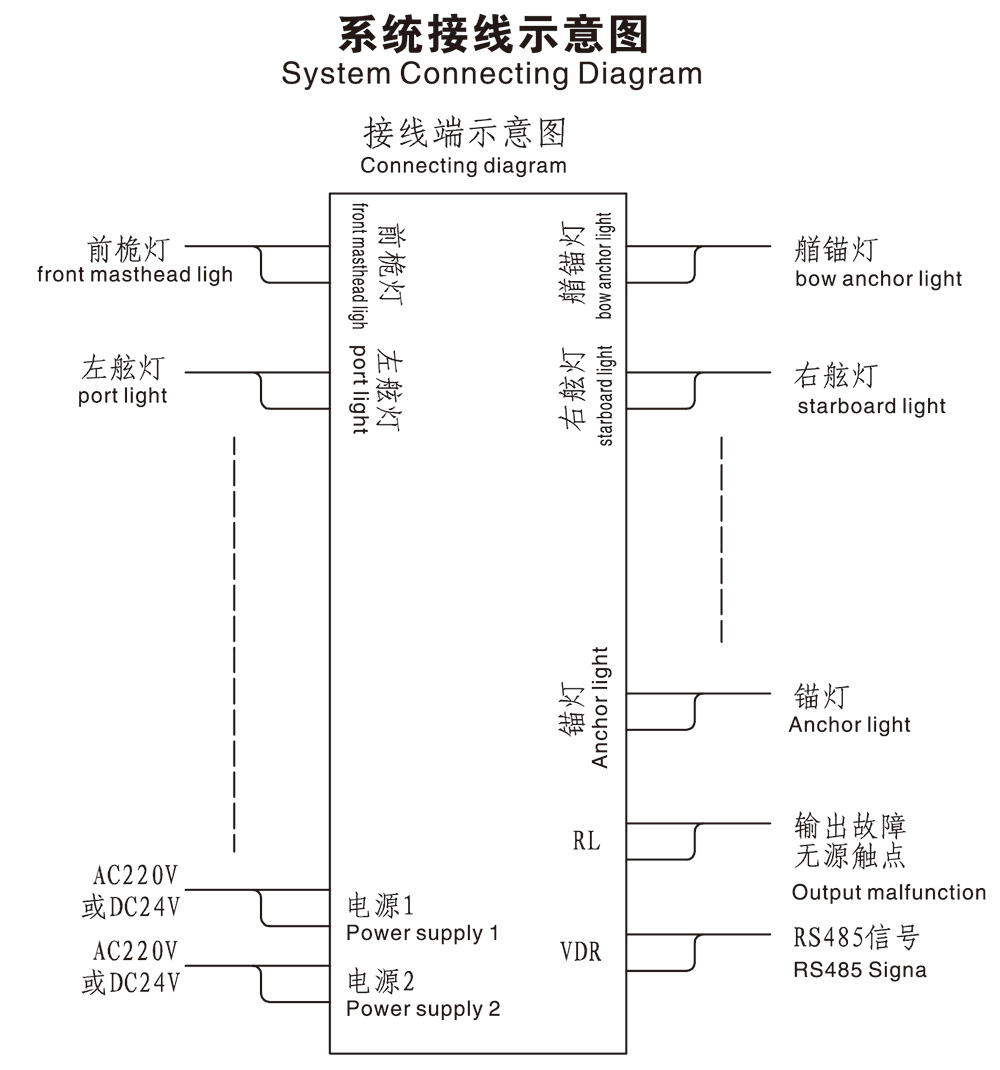

注意事項

控制板與操作板間的連接電纜均用CEFP型2×2×1的通訊電纜,外屏蔽層要可靠接地。

接供電電源時,應注意控制器的標稱電壓和接線端位置,切勿接錯

當需要更換外部航行燈時,請關閉電源,切勿帶電操作！
